    PRODUCTOS DE ROTACIÓN para el sector industrial y fotovoltaico
    Click to enlarge
    InicioCoronas de giro y Orientación Coronas de orientación dentado exterior
    Previous product
    Coronas de orientación dentado interior
    Back to products
    Next product
    Módulos de giro sector Industrial

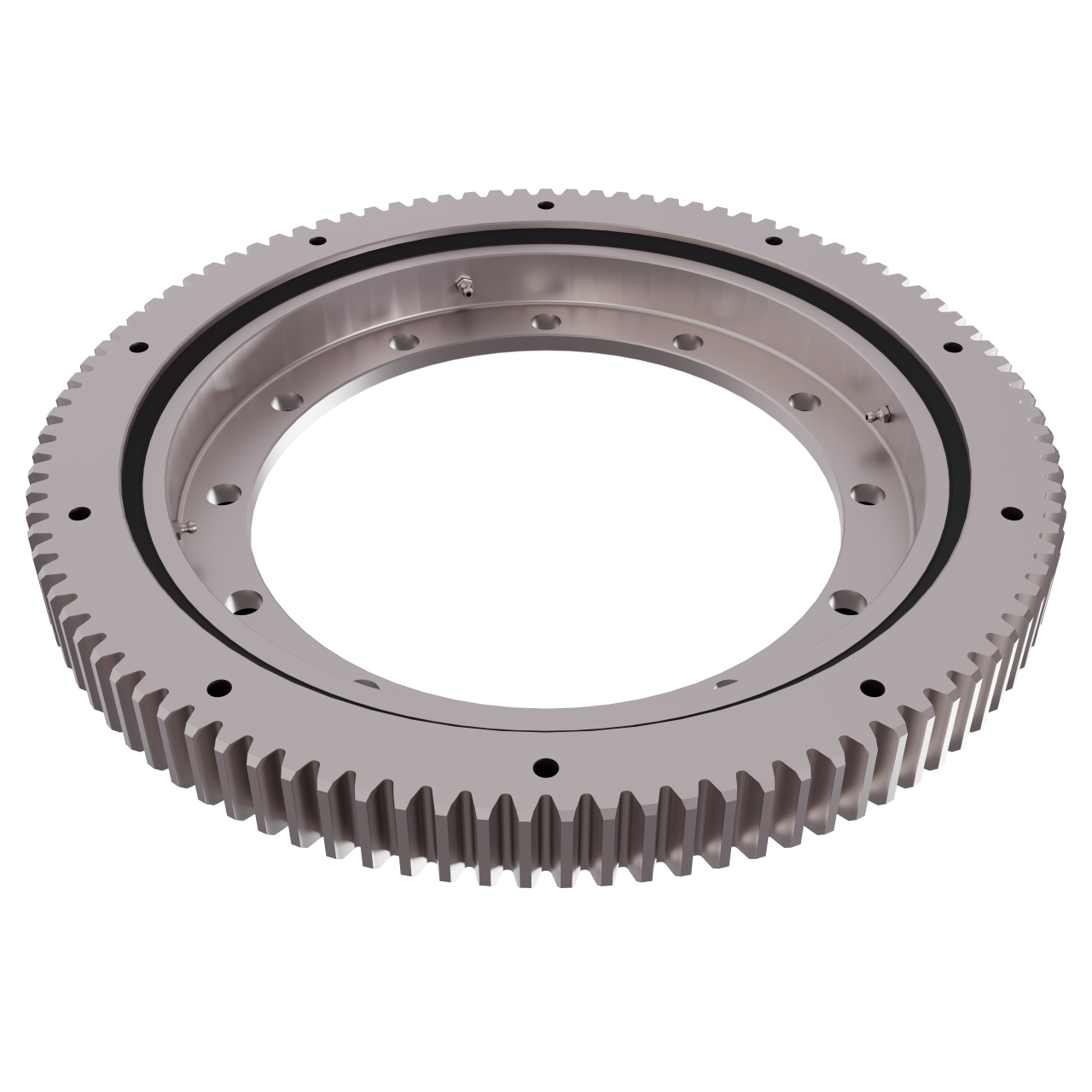

    Coronas de orientación dentado exterior

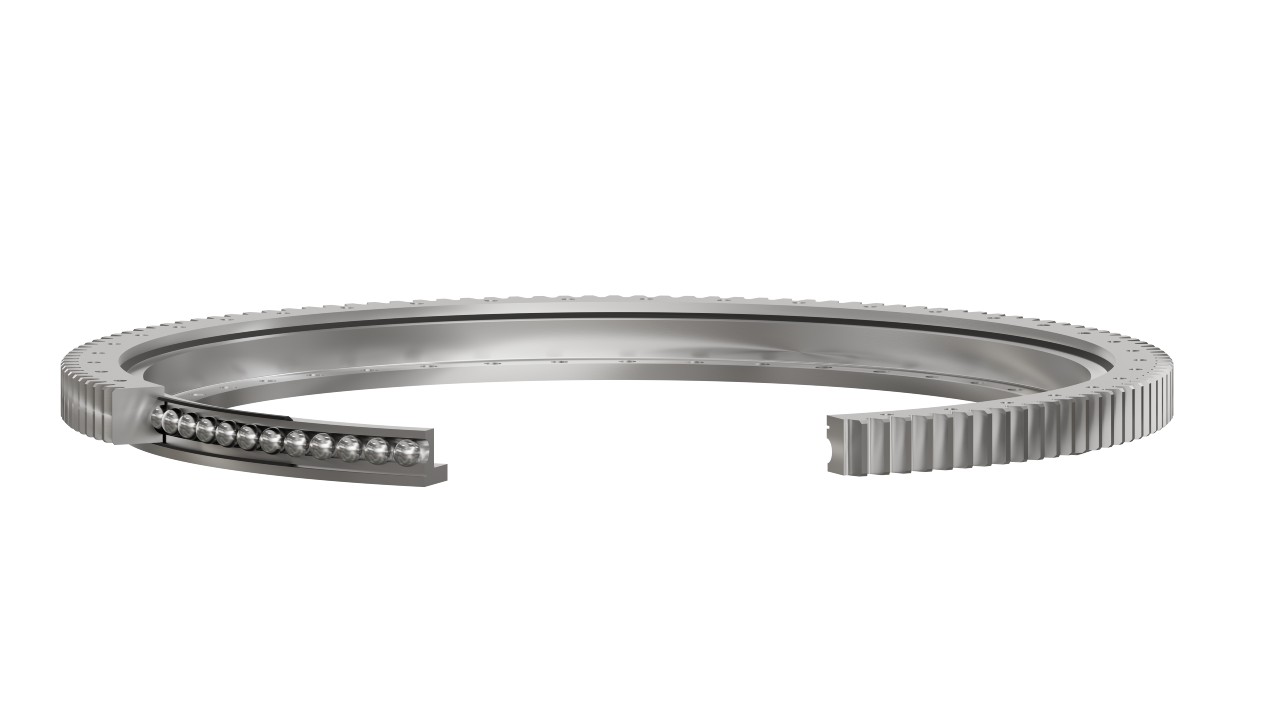

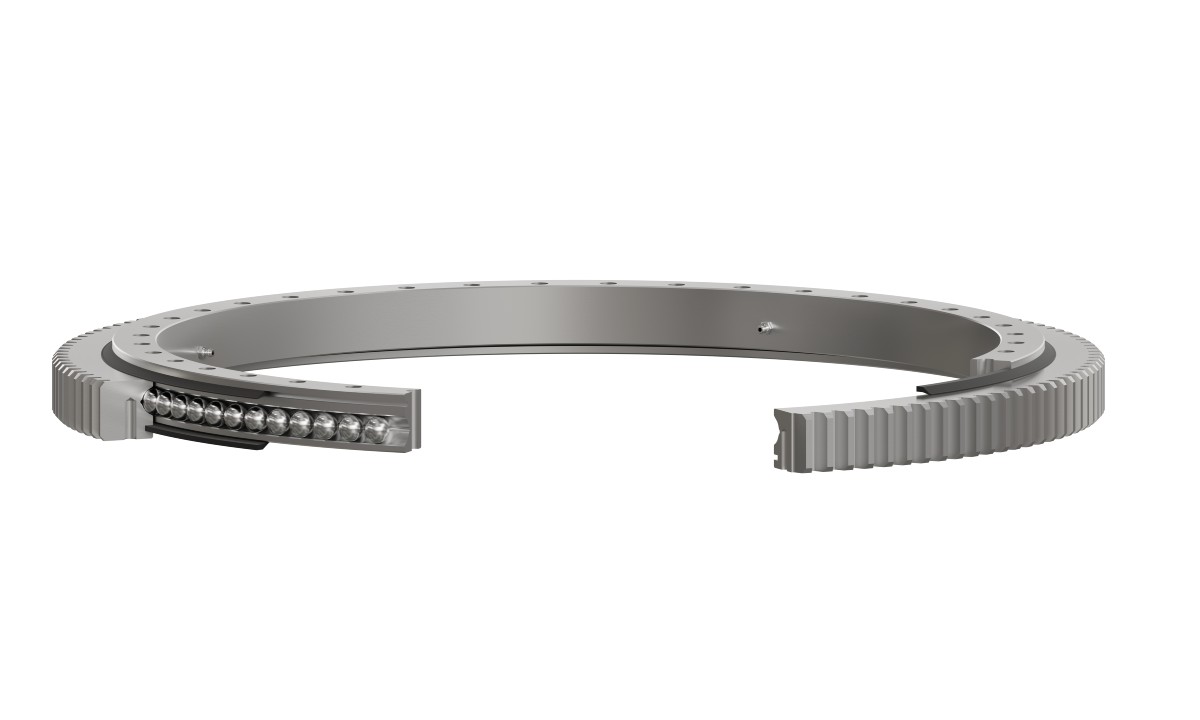

    Coronas de giro y orientación dentado exterior versión ligera

    La corona de giro de la serie ligera es la versión más común y utilizada del mercado, para aplicaciones sencillas con cargas medianas/bajas; se usa ampliamente en la maquinaria alimentaria, maquinaria de envasado y maquinaria para el medio ambiental, etc.

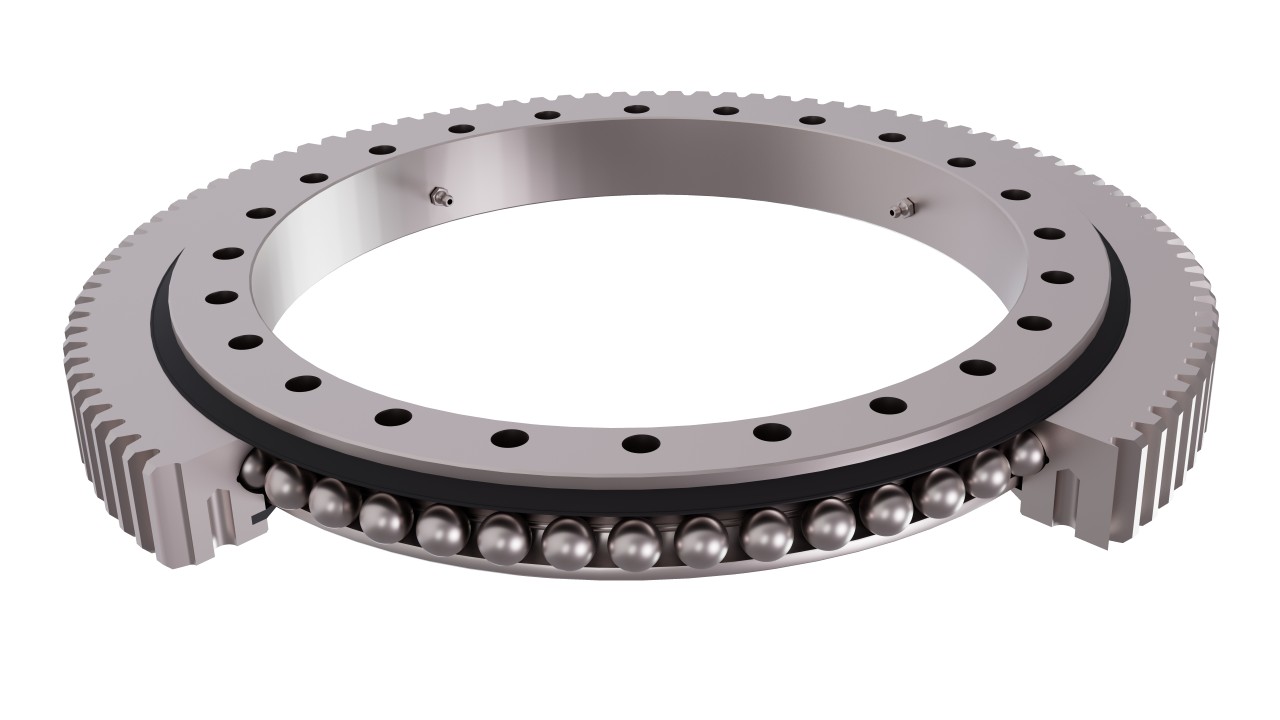

    Coronas de giro y orientación dentado exterior una hilera de bolas

    Tecma Drive, desarrolla, fabrica y suministra coronas de bolas de cuatro puntos de contacto en versión de una hilera de bolas compuestas por dos anillos giratorios ambos con las pistas de rodaduras templadas por inducción, en una estructura compacta y peso ligero, gira mediante bolas de acero y separadores de poliamida o metálicos en la pista de rodadura circular en cuatro puntos. Esta versión de corona puede soportar fuerzas axiales, radiales y momento de vuelco al mismo tiempo; generalmente van predestinadas en aplicaciones como por ejemplo transportadores giratorios, manipuladores de soldadura, pequeñas y medianas grúas, excavadoras y otro tipo de maquinaria para la construcción.

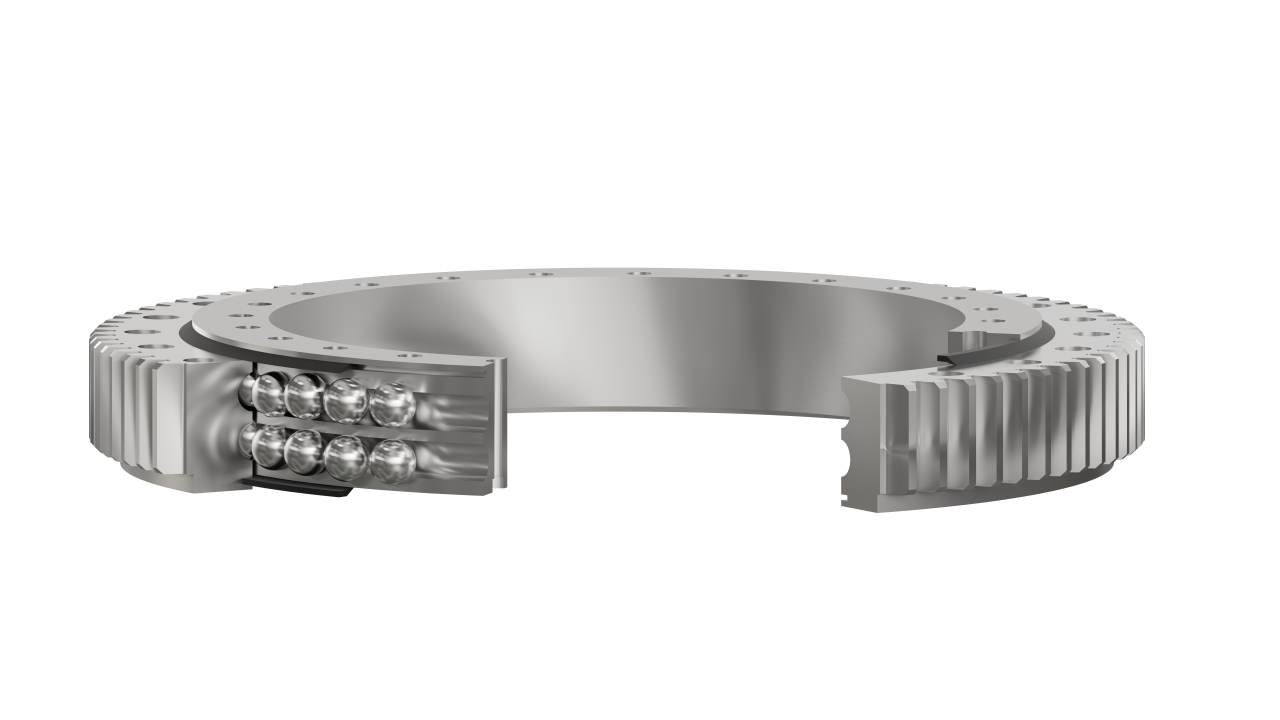

    Coronas de giro y orientación dentado exterior de doble hilera de bolas

    Las coronas de giro y orientación de doble hilera, se montan dos filas de bolas de acero superior e inferior con diferentes diámetros de acuerdo con las condiciones de la aplicación y las cargas solicitadas. Este tipo de ensamblaje abierto es muy conveniente, ya que los ángulos de arco de la pista de rodadura del anillo superior e inferior son de 90°, lo que puede soportar grandes fuerzas axiales y momentos de inclinación; cuando la fuerza radial es superior a 0,1 veces la fuerza axial es recomendable diseñar específicamente la pista de rodadura. Por otra parte, las cargas axiales y radiales de esta serie de coronas de orientación son relativamente grandes y de estructura sólida, por lo que es especialmente adecuado para grúas torre de diámetro medio, grúas montadas en camiones, etc., maquinaria de carga y descarga.

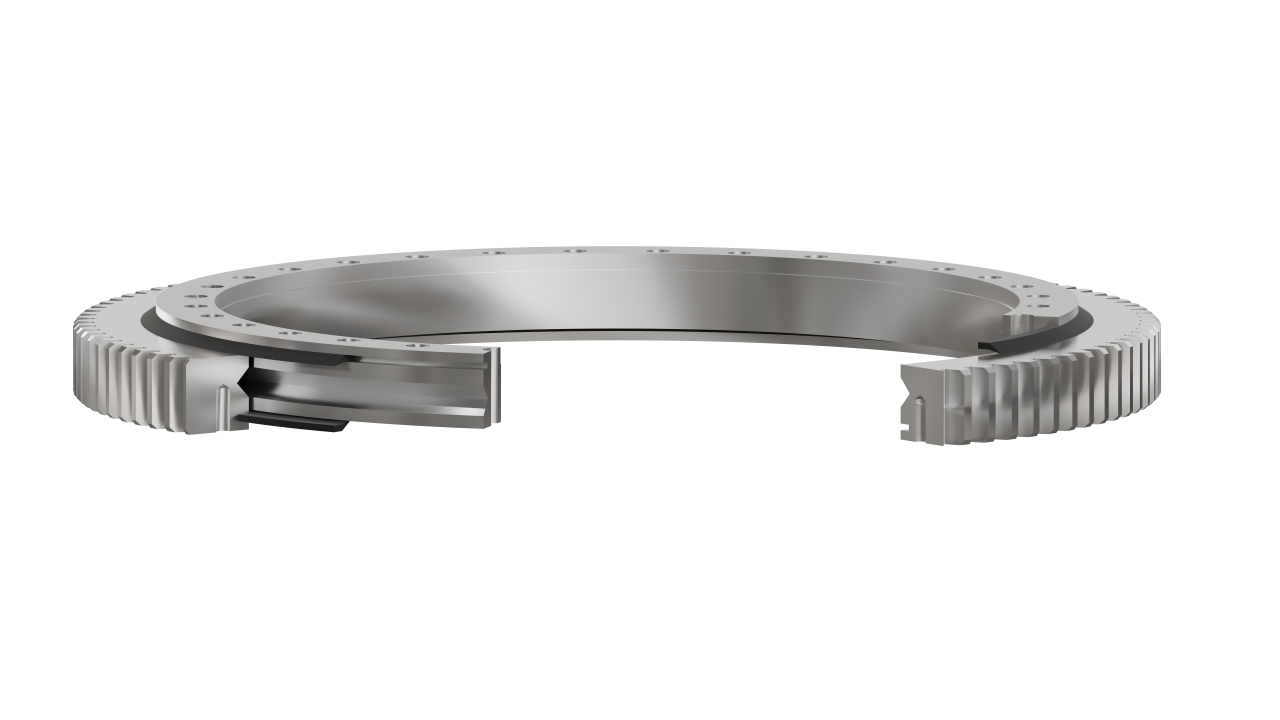

    Coronas de giro y orientación dentado exterior versión de una hilera o doble hilera de rodillos cruzados

    La versión de coronas de giro y orientación de rodillos cruzados de una o doble hilera está compuesta por dos anillos independientes, que se diseñan en una estructura compacta y liviana, y requiere una alta precisión en el montaje. El rodillo está dispuesto en forma de cruz 1:1, puede soportar fuerza axial, el momento de vuelco y las fuerzas radiales importantes. Es ampliamente utilizado para el sector de la elevación, transporte, maquinaria de construcción y productos militares, robótica, etc…


    Coronas de giro y orientación dentado exterior triple hilera de rodillos cruzados

    Las coronas de giro y orientación de triple hilera de rodillo tiene tres anillos de asiento, que separan los caminos de rodadura superior, inferior y radial, y se distingue que cada fila de rodillo pueda especificar y pueda soportar diferentes cargas simultáneamente. La capacidad de carga es la más grande en comparación con los otros modelos más estandardizados de coronas. Debido al gran tamaño en dimensión axial y radial y la estructura sólida, es especialmente adecuado para la maquinaria de servicio pesado como excavadoras de ruedas, grúas de ruedas, grúas de barco, forja industrial, grúas móviles, maquinaria pesada.

    Compartir
    Facebook Twitter Email Pinterest linkedin WhatsApp WhatsApp Telegram
    • INFORMACIÓN ADICIONAL
    INFORMACIÓN ADICIONAL
    Coronas de giro dentado exterior, modelos desarrollados y optimizados según aplicaciones de nuestros clientes:
    • Serie bola Ø20mm
    E.20.C E.20.B -Version estándar bolas calibradas Ø 20mm material GCr15 -Opcionalmente material 42Cr Mo4(Q+T) -Dentado templado y rectificado -Separadores PA-1010 (PA 6 estándar), opcionalmente bronce -Tipo de engrase, EP2 estándar, EP2 alta temperatura, EP2 baja temperatura -Tipo de estanqueidad: junta NBR, Viton alta temperatura, NBR baja temperatura -Posibilidad precarga “0” y centraje de posicionamiento
    • Serie bola Ø25mm
    E.25.B E.25.00.D -Version bolas Ø25mm material GCr15 -Opcionalmente material 42Cr Mo4(Q+T), 46CrMo -Dentado templado y rectificado -Separadores PA-1010(PA 6 estándar), opcionalmente bronce -Tipo de engrase, EP2 estándar, EP2 alta temperatura, EP2 baja temperatura -Tipo de estanqueidad: junta NBR, Viton alta temperatura, NBR baja temperatura -Posibilidad precarga “0” y centraje de posicionamiento -Posibilidad doble y triple hilera de bolas
    • Serie bola Ø32mm
    E.32.C E.32.00.D -Version bolas Ø32mm material GCr15 -Opcionalmente material 42Cr Mo4(Q+T), 46CrMo -Dentado templado y rectificado -Separadores PA-1010(PA 6 estándar), opcionalmente bronce -Tipo de engrase, EP2 estándar, EP2 alta temperatura, EP2 baja temperatura -Tipo de estanqueidad: junta NBR, Viton alta temperatura, NBR baja temperatura -Posibilidad precarga “0” y centraje de posicionamiento -Posibilidad doble y triple hilera de bolas
    • Serie rodillos cruzados (R) Ø 25mm – Ø55mm
